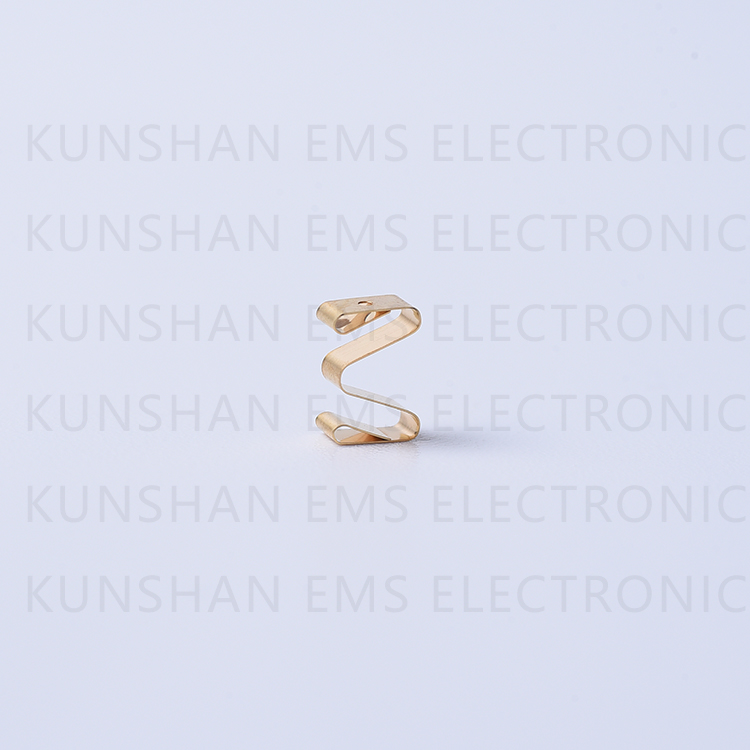

金屬簧片SMD-M-01704825-保證電子水泵控制板接地

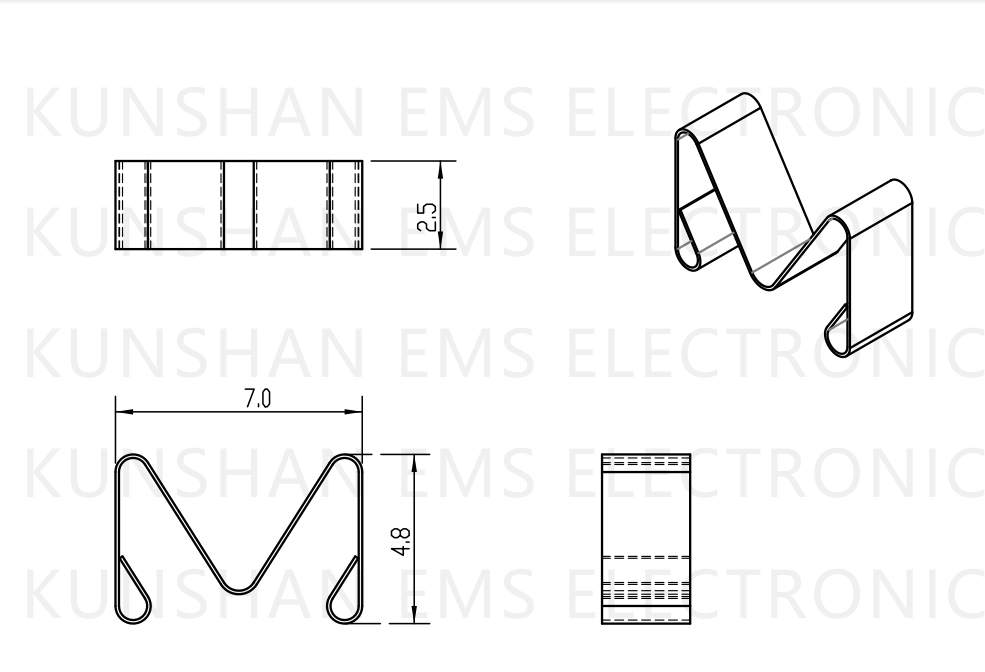

SMD-M-01704825的長度為4.8mm，寬度為2.5mm，高度為7.0mm，為了保證其在自動化生產中不容易傾倒，設計中加大了兩端的重量，經自動化生產驗證，該簧片自動化生產非常可靠。由于簧片本身“瘦高”，本身的強度也需要經過嚴格的機械強度仿真，特別考驗加工廠的加工處理能力，綜合下來才能保證其機械強度。采用了高強度鈹銅，保證了其電導率，使之具備較強的載流能力，適合電流較大的應用。而電子水泵通常具有較大的電流，SMD-M-01704825是很好的選擇。

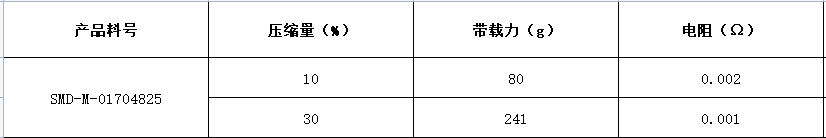

在應用SMD-M-01704825進行接地處理時，一定要保證合適合適的壓縮比，因?yàn)閴嚎s比直接關系到其接觸電阻，一般情況下，簧片需要壓縮（10~30）%，這樣其阻抗值最低打1mΩ，基本可以忽略。保證其可靠接觸的指標是帶載強度，在壓縮10%時，達到80g，在壓縮30%時，高達241g，能夠充分滿足運動或震動時，電路板與地平面的充分接觸。而作為電子水泵應用，其時刻處于震動和運動中，連接中不允許出現中斷，這也是工程師選擇SMD-M-01704825最主要的原因，其彈性、帶載強度、接觸電阻指標如下圖所示。
金屬鈹銅簧片其實是一個非常簡單的物料，作用就是保證汽車電子水泵充分可靠的接觸表面，其考量的主要指標就是適合批量自動化生產（不容易倒）、接觸電阻?。ㄟm合大電流）、接觸可靠（帶載強度大，保證時刻接觸），而SMD-M-01704825都能很好的滿足，特別是其在有足夠的高度下，滿足上述指標需求。在此小易僅和廣大網友分享該案例，希望能夠幫助到大家。
